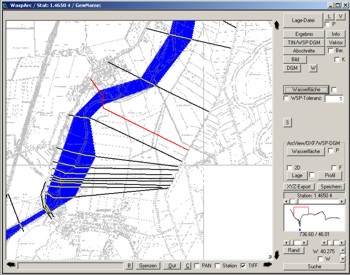

Nach der Wahl eines WaspTools-Ergebnisses läßt sich nach Anklicken
des entsprechenden Schalters eine Wasserfläche darstellen. Sie ergibt
sich aus den an den jeweiligen Stationen ermittelten Wasserständen
und der räumlichen Lage der Profile. An Profilen, die nicht in der
Ergebnisdatei vorhanden sind, werden die Wasserstände interpoliert.
Die Ergebnisauswertung erfolgt abschnittsweise (Schalter "Abschnitte").
Dadurch können einzelne Bereiche, z.B. Ergebnisse von Verzweigungen
oder Bereichen, die Wehre beinhalten, separat betrachtet und dargestellt
werden.
Die Wasserflächen können nach Bearbeitung in ArcView-Shapefiles
exportiert werden. Der Exportmodus beinhaltet unterschiedliche Möglichkeiten:
 Die Wasserfläche
erhält standardmäßig den mittleren Wasserstand zwischen
zwei Profilen oder den interpolierten Wasserstand bei Verwenden eines
DGMs als Attribut. Die Profile beinhalten an sämtlichen Profilpunkten
jeweils, Lage (X,Y), Höhe (Z) und berechneten Wasserstand.
Bei Anklicken der
Schalters "2D-Shape" wird die gleiche Fläche exportiert,
nur mit der Ausnahme, dass die Höhe (Z) der einzelnen Profilpunkte
nicht herausgeschrieben wird.
Bei Anklicken des
Schalters "Ber." werden zusätzlich zum Standardexport die
abflusswirksamen Bereiche und der Hauptquerschnitt der Profile herausgeschrieben
(nicht bei Verwenden eines DGMs).
Zusätzlich zur Wasserfläche können auch die Lage der Profile
(X,Y; Schalter "ArcView-Lage") sowie die Profile mit Höheninformationen
(X,Y,Z; Schalter "ArcView-Profile") exportiert werden.
Mehr Informationen zum Modul WaspArc erhalten Sie im Handbuch oder programmintern
über das entsprechende Schlagwort im Hilfsmodus.
|
