WaspTools\WaspEdit |

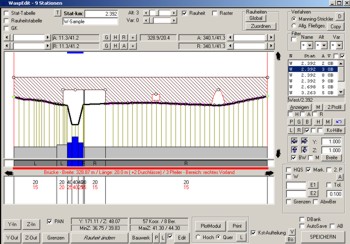

| Mit dem Modul WaspEdit werden
die zum Querprofil gehörenden Berechnungs- und Darstellungsparamter
geändert bzw. eingegeben. Dabei können die Hauptquerschnitts-, Vorlandbereiche und Rauheitswerte definiert und durch Verschieben bzw. Anklicken mit der Maus geändert werden. Zudem besteht die Möglichkeit, den abflusswirksamen Bereich interaktiv festzulegen. Die Änderungen können bei Bedarf mit verschiedenen Alternativen und Varianten gespeichert werden. Weiterhin können die bei Längsschnittdarstellungen üblichen linken und rechten Profilränder am Bildschirm gesetzt werden. Dabei sind besondere Zoom-Funktionen nutzbar. |
|
| Plotmodul WaspEdit legt einige Plotoptionen individuell fest, um das Gewässerprofil anschließend je nach Anforderung drucken zu können. Dabei lassen sich beispielsweise zwei Wasserstände aus wählbaren Ergebnisdateien einlesen und im Profil auf verschiedene Weise sowie beschriftet darstellen. Abflusswirksame Vorland- und Hauptquerschnittsbereiche sind dabei ebenso darstellbar wie, falls vorliegend, Gauss-Krüger-Koordinaten. Mit dem Klicken der linken Maustaste im Grafikfeld des Plotfensters (außer der Modus für das Einfügen von freien Texten ist aktiv), taucht eine Bereichsübersicht auf, in der der angezeigte Ausschnitt im Vergleich zum Gesamtquerschnitt sichtbar ist. Durch Rollbalken kann der Darstellungsbereich verschoben werden. Mehr Informationen zum Modul WaspEdit erhalten Sie im Handbuch oder programmintern über das entsprechende Schlagwort im Hilfsmodus. |
 |
