WaspTools\WaspInput |
| Das Modul WaspInput wird zum Erstellen neuer Datensätze (Profile) benötigt. Es können Geometriedateien von Querprofilen und Bauwerken (Brücken, Durchlässe und Wehre) eingegeben oder aus dem zuvor gewählten Projektverzeichnis eingelesen und ggf. geändert werden. |
|
| Durch Anklicken der entsprechenden Schalter können die y- bzw. z-Werte
der zu bearbeitenden Geometriedatei um konstante Werte verschoben, Zeilen
entfernt und eingefügt sowie komplette Datensätze gelöscht

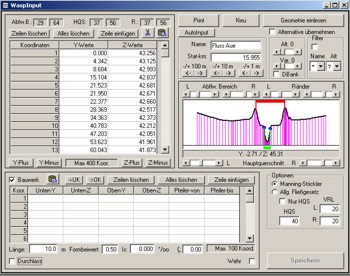

werden. Zur Kontrolle ist das Profil bzw. Bauwerk in einer nebenstehenden Grafik einschließlich der getätigten Änderungen zu sehen. Anhand von Schiebereglern können an dieser Grafik abflußwirksamer Bereich, linker/rechter Rand und der Hauptquerschnitt festgelegt werden. Des Weiteren werden die Stationierung und der Gewässername definiert. Zusätzlich können verschiedene Geometriealternativen und unterschiedliche Charakteristikvarianten für die jeweilige Gewässerstation angelegt werden. Durch Angabe der Berechnungsverfahren („Manning-Strickler“ oder „Allgemeines Fließgesetz“) wird der Aufbau der dazugehörigen Charakteristik- und Rauheitsdateien bestimmt. Um die weitere Bearbeitung zu vereinfachen (siehe: WaspEdit), werden durch Eingabe eines Rauheitsparameters für Hauptquerschnitt (das gesamte Profil wird mit einem Rauheitsparameter versehen) bzw. für Hauptquerschnitt und Vorländer (das Profil wird in Hauptquerschnitt sowie linkes und rechtes Vorland eingeteilt) die Charakteristik- und Rauheitsdateien in einer ersten, zumeist noch zu korrigierenden Version erstellt. Die Sortierrichtung, nach der die Profile in den Modulen angezeigt werden, kann geändert werden. Standardmäßig werden die Dateien nach dem Drücken des entsprechenden Schalters numerisch abwärts sortiert. D.h., dass die Geometriedatei mit der größten Kilometrierung im zugehörigen Verzeichnis oben stehen würde. Schaltet man die Option „aufwärts“ dazu, so steht die Geometriedatei mit der kleinsten Stationsangabe oben. Mehr Informationen zum Modul WaspInput erhalten Sie im Handbuch oder programmintern über das entsprechende Schlagwort im Hilfsmodus. |
 |
