Der Schalter "Volumenberechnung" (Bearbeitung eines Längsschnittes)
zeigt das Volumen der Wassermengen bei einer gewählten Wasserspiegellinie
zwischen den einzelnen Berechnungsstationen unter Berücksichtigung
der jeweiligen Abstände und den durchflossenen Querschnittsflächen
an.
Im Fall der Bearbeitung zweier Längsschnitte (Ergebnisvergleich)
heißt dieser Schalter "Massenermittlung". Hierbei werden
Auf- bzw. Abträge an den Berechnungsstationen flächenmäßig
ermittelt und unter Hinzunahme des Abstandes zwischen den Berechnungsstationen
als Massendifferenzen berechnet.
Eine Zoomfunktion ermöglicht Auschnittsverkleinerungen und -vergrößerungen.

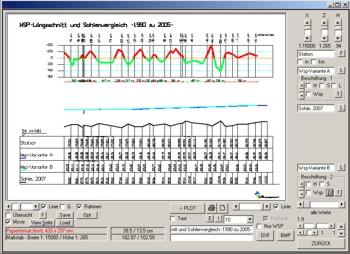

Plotmodul
Zum Drucken des Längsschnittes muss zunächst der Schalter "Plotmodul"
angeklickt werden. Zuvor kann man zwischen Hoch- und Querformat wählen.
Im Plotmodus wird im Weiteren auf den Treiber des definierten Druckers
bzw. Plotters zurückgegriffen, was sich in der Druckdarstellung am
Bildschirm widerspiegelt.
Die Maßstäbe von Höhe und Länge sind ebenso wie die
Bezugshöhe frei wählbar. Sämtliche Schriftgrößen
sowie Bildüberschriften und Legendentexte können individuell
verändert werden. Zusätzliche Textfelder lassen sich einfügen
und später exportieren. Somit können diese Textfelder jederzeit
wieder geladen werden. Für die dargestellten Reihen (Sohle, Ufer
links, Ufer rechts, etc.) sind andere Linien- und Farbdarstellungen wählbar.
Zudem besteht auch die Möglichkeit, die Anzahl der beschrifteten
Werte zu reduzieren (z.B. Darstellen jedes 2. Wertes). Durch Anklicken
läßt sich der standardmäßige Rahmen ausschalten.
Schaltet man das Feld "Linie" aus, so wird die vertikale Linie,
die auf die Legendenbeschriftung folgt, deaktiviert. Sie steht an sich
für die linke Grenze des Darstellungsbereiches. Der Längsschnitt
läßt sich durch die horizontalen und vertikalen Rollbalken
für den Druck positionieren.
Mit dem Klicken der linken Maustaste im Grafikfeld des Plotfensters (außer
der Modus für das Einfügen von freien Texten ist aktiv), taucht
eine Bereichsübersicht auf, in der der angezeigte Ausschnitt im Vergleich
zum Gesamtlängsschnitt sichtbar ist. Durch Rollbalken etc. kann der
Darstellungsbereich verschoben werden.
Um bestimmte Gewässerstationen im Längsschnitt zu beschriften
(z.B. Bauwerksname, Straßenquerung etc.), können Textdateien
erstellt, exportiert und später wieder importiert werden. Die Beschriftungen
können wahlweise vertikal oder horizontal angezeigt werden. Die Position
dieser Texte läßt sich durch einen Rollbalken ausrichten. Als
Bezug kann der jeweilige Wasserspiegel gewählt werden. Soll die Beschriftung
durch eine Linie eindeutig zugeordnet werden können, muß das
Feld "S" angeschaltet werden.
Mehr Informationen zum Modul WaspLong erhalten Sie im Handbuch oder programmintern
über das entsprechende Schlagwort im Hilfsmodus.
|
