WaspTools\WaspStat |

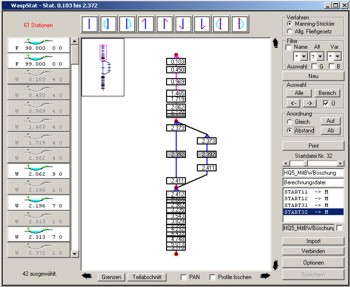

| WaspStat erstellt und ändert die Berechnungsdateien (Startdateien). Dabei können mit diesem Modul zunächst die zur Berechnung notwenigen Stationen, die stellvertretend durch die Rauhigkeitsdateien beschrieben sind, ausgewählt werden. Das Festhalten der linken Maustaste bietet die Möglichkeit, diese aus dem Stationsverzeichnis in das schematisch linienhaft dargestellte Gewässersystem, welches auch Verzweigungen erlaubt, zu bewegen. Die Reihenfolge der Stationsanordnung ist wählbar. |
|
| Eventuelle Verzweigungen werden je nach Ihrem Verlauf mit den zugehörigen
Schaltern angebunden und die zugehörigen Profile analog der o.g. Vorgehensweise
eingebaut. Die Nummer der Startdatei kann durch einfaches Bewegen eines
Rollbalkens definiert werden. Das Anklicken des jeweiligen Berechnungsverfahrens (Manning-Strickler bzw. allgemeines Fließgesetz) bestimmt die Auswahl an vorhandenen Profilen. Vorhandene Startdateien können importiert und geändert werden. Automatisch werden dabei auch wieder das linienhafte Schema des Gewässerabschnitts mit den zur Berechnung herangezogen Stationen dargestellt. Nach Anklicken des Schalters "Optionen" können weitere Berechnungsparamter wie Anfangswasserstand, Abfluss, Verluste etc, Verfahren zur Bauwerksberechnung (Pfeileraufstau nach Rehbock, Druckabfluss nach Toricelli) sowie der Name der Ergebnisdatei korrigiert werden. Mehr Informationen zum Modul WaspStat erhalten Sie im Handbuch oder programmintern über das entsprechende Schlagwort im Hilfsmodus. |
 |
