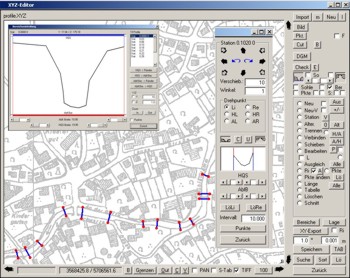

Mit dem internen Editor lassen sich 3dimensionale Querprofildaten vor
einem Hintergrundbild bearbeiten. Zoomfunktionen vereinfachen dabei die
Operationen. Beim Anklicken der Schalter, auf denen ein Querprofil abgebildet
ist, werden an den Linien, welche die Lage der Querprofile beschreiben,
2dimensionale Ansichten der jeweiligen Querprofile sichtbar. Sie dienen
zum einen einer Plausibilitätskontrolle, zum anderen verschaffen
sie dem Bearbeiter einen Eindruck der Profilstruktur. Wird das Feld "Sohle"
angeschaltet, wird die minimale Sohlhöhe an jedem Profil angezeigt.
Beim Anklicken des Feldes "Stat" werden die einzelnen Stationierungen
den Profilen beigefügt. Auch Bereichseinteilungen und die Anzahl
der Profilpunkte können auf diese Weise sichtbar gemacht werden.
Anhand der Schaltflächen, die mit "Linien" überschrieben
sind, besteht die Möglichkeit, Profildaten- und -lagen zu erstellen,
zu ändern, zu löschen und Informationen abzufragen. Zudem kann
man eine "Schnittlinie" erstellen, um beispielsweise abflusswirksame
Bereiche an Dämmen o.ä. zu begrenzen, oder bereichsweise neue
Stationierungen vorzunehmen.
Mit dem Schalter "XY-Export" lassen sich 3dimensionale Profildaten
in 2dimensionale Lagedateien umwandeln, in denen allein die Lage der Profile
(keine Höhen) enthalten sind.
Unter dem Punkt "EXTRA - XYZ -> TIN/DGM" befindet sich die
Möglichkeit, aus einer Punktmenge (unregelmäßige Höhenpunkte
im XYZ-Format) ein Triangulated-Irregular-Net (TIN) oder eine regelmäßiges
DGM zu erzeugen. Ein TIN kann unter dem Modul WaspArc für die Ermittlung
von Überschwemmungsflächen benutzt werden (TIN/DGM-Auswertung).
Dazu kann aus einer XYZ-Lagedatei und einem Berechnungsergebnis ein "Wasserflächen-DGM"
erzeugt (Option "W") und gespeichert (Option ArcView - "Wasserfläche")
gespeichert werden.

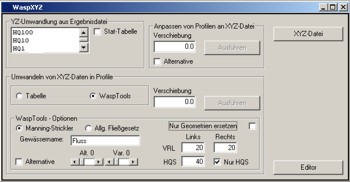

Mehr Informationen zum Modul WaspXYZ erhalten Sie im Handbuch oder programmintern
über das entsprechende Schlagwort im Hilfsmodus.
|
