Auszug Bestandsplan Regenwasserkanal
Beispiel/Bestandspläne |
| Die Bestandspläne geben den derzeitigen Anlagenbestand
der Liegenschaft wieder. Neben den Schachtangaben wie Lage, Sohlhöhe
und Geländeoberkante werden die Zu- und Ablaufhaltungen sowie einzelne
Anschlussleitungen dargestellt. Für die einzelnen Haltungen sind Informationen über Fließrichtung, Gefälle, Material und Nennweite, für die Anschlussleitungen Informationen über Anschlussart (Gebäudeanschluss, Regenfallrohr, Straßenablauf etc.), Nennweite und Material angegeben. Zudem enthalten die Lagepläne Sonderbauwerke wie Speichereinrichtungen, Pumpen oder Sand- und Schlammfänge sowie Einleitungsstellen. |

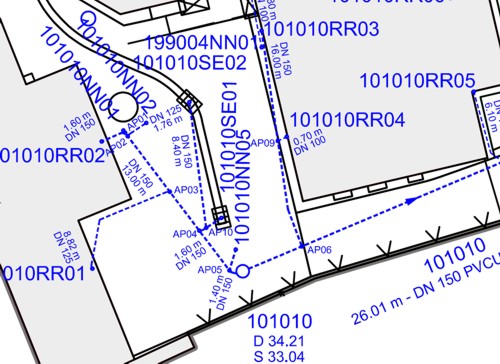

Auszug Bestandsplan Regenwasserkanal |
 |
